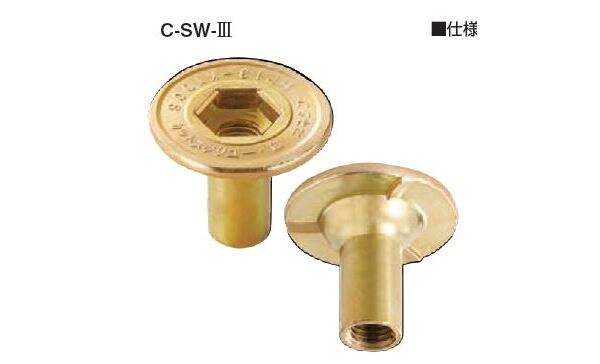

【カネシン】 C-SW-III カットスクリュー・III

出荷単位：1個
商品コード036006
作業工程別梱包の分類：土台
材質：JIS G 3507-1 SWRCH8A 相当
表面処理：クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）
付属品：専用簡易ビット（50個入り小袋に1個）
荷重試験：ハウスプラス確認検査（株）性能試験 HP13-KT006
用途
●M12のアンカーボルトや羽子板ボルト等のネジ山を利用しインパクトレンチで締め付け材面とフラットに仕上げる金物です。
特長
●M12用の座金とナットを一体化しました。
●専用ビット（別売品）又は付属の簡易ビットを使用しインパクトレンチで締め付け作業をすることで座金が木材を削り込み材面とフラットに仕上がります。
●木材の断面欠損を最小限に抑えることができるので、木材の強度維持にも役立ちます。

使用方法

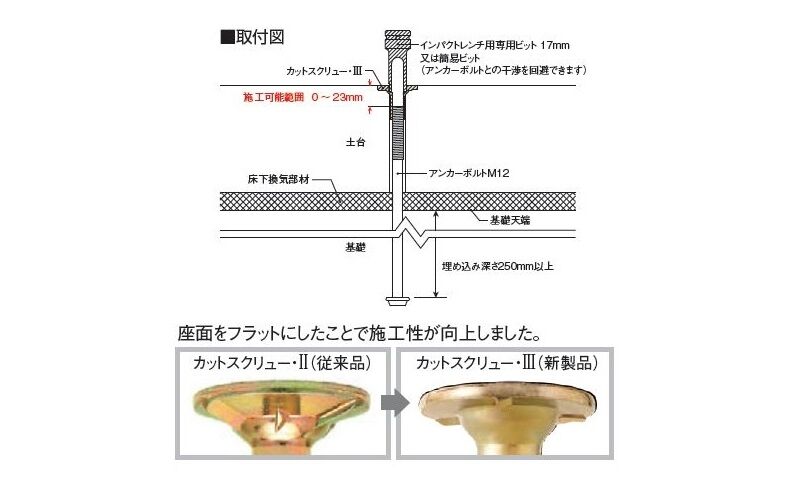

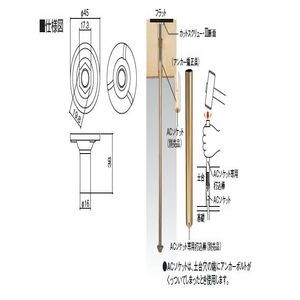

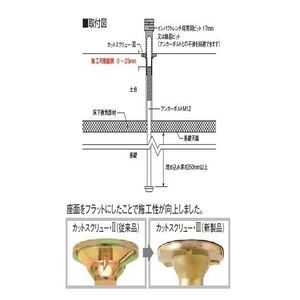

１．予めアンカーボルトは、土台天端より0～マイナス23mm（施工可能範囲）になるように埋め込んでください。
２．使用部木材のボルト穴は、φ18～φ21であけてください。
３．本体を最初は手で廻して取り付けます。

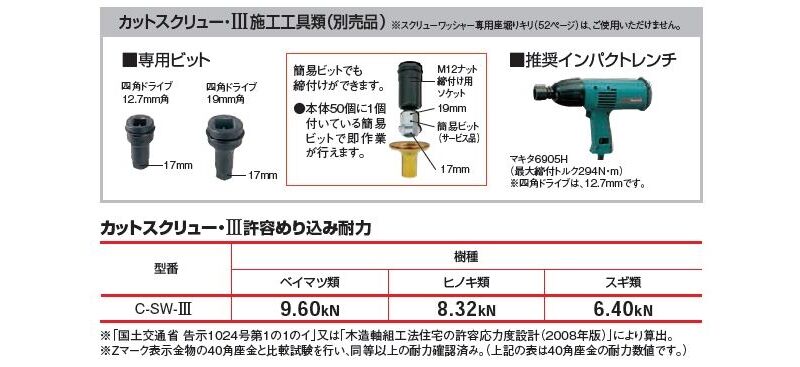

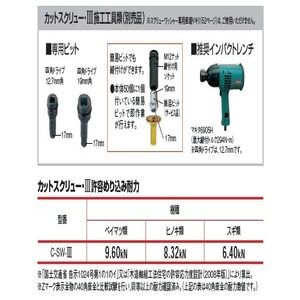

４．専用ビットをインパクトレンチの四角ドライブに取り付けます。（専用ビットがない場合は、M12ナット締付け用ソケットを簡易ビットに取り付けて下さい。）
５．インパクトレンチを本体の面に対して垂直に押しながらフラットになるまで廻してください。

注意事項
●本体と専用ビットの溝（凹凸）を確実に設置してください。
●締付け用のインパクトレンチは、締付トルク294N・m（3,000kgf・cm）を推奨いたします。
●アンカーボルトはネジ側先端が土台天端の0～マイナス2 3 m mの間に収まるように施工してください。
