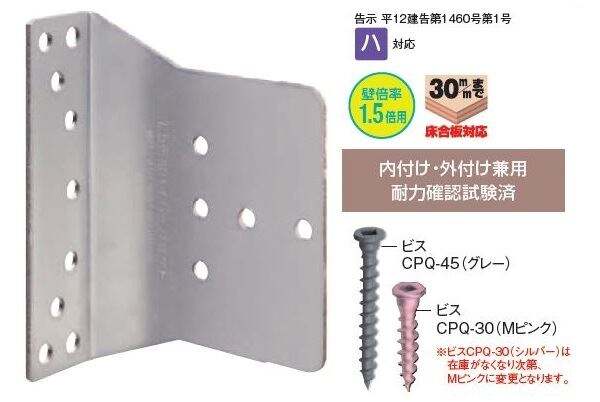

【カネシン】 HG-15 1.5倍用ハイパーガセット

商品コード092200
材質：JIS G 3302 SGH340
表面処理：溶融亜鉛めっき鋼板（Z27）
付属品：
柱側専用ビス・・・CPQ-45（グレー）×9本
筋かい側専用ビス・CPQ-30（Mピンク）×5本
四角ビット（#3）L=125（1ケースにつき1本）
承認等：
ハウスプラス確認検査（株）性能試験
HP06-KT119/HP06-KT061/HP06-KT062/HP06-KT063
用途
●壁倍率1.5倍用筋かい（90・105×30）を容易かつ強固に接合する金物です。
特長
●全ての穴にビスを打つため、打ち忘れや打ち間違いを防ぐことができます。
●土台・横架材から離れた位置に接合でき、かつ柱側専用ビスが45mmと短いため、金物工法用ドリフトピン等と干渉しづらくなりました。
●土台・横架材から離れた位置に接合できるため、かど金物との干渉を回避できます。
●付属の専用ビットにより、金物と電動工具の干渉が少なく、ビスの打ち込みがスムーズに行えます。
●筋かいを突き付けで接合できますので、柱・横架材を欠き込む必要がありません。
●左右対称なので、右勝手・左勝手がなくとても便利です。

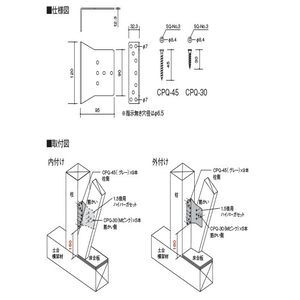

使用方法
１．筋かいと土台を面一に合わせ、本体を土台・横架材の面から160mm離れた位置に合わせます。（床合板の場合は床合板の面から160mm）
２．付属のビスで柱と筋かいを接合します。

注意事項
●本体の取付け高さに注意してください。
●必ず付属の専用ビスで接合してください。
●本製品とは別に柱頭・柱脚の仕口に必要な金物を取付けてください。
●ビスをまっすぐ打ち込むために125mm以上のビットの使用をお勧めします。
