【カネシン】 KS-4041(R) 耐力壁ビス KS4041

商品コード114470
2000本(100本×20巻)＝1ケース
材質：JIS G 3507-2 SWCH18A相当
表面処理：プロイズ処理
承認等：国土交通大臣認定 認定番号 FRM-0284/FRM-0285

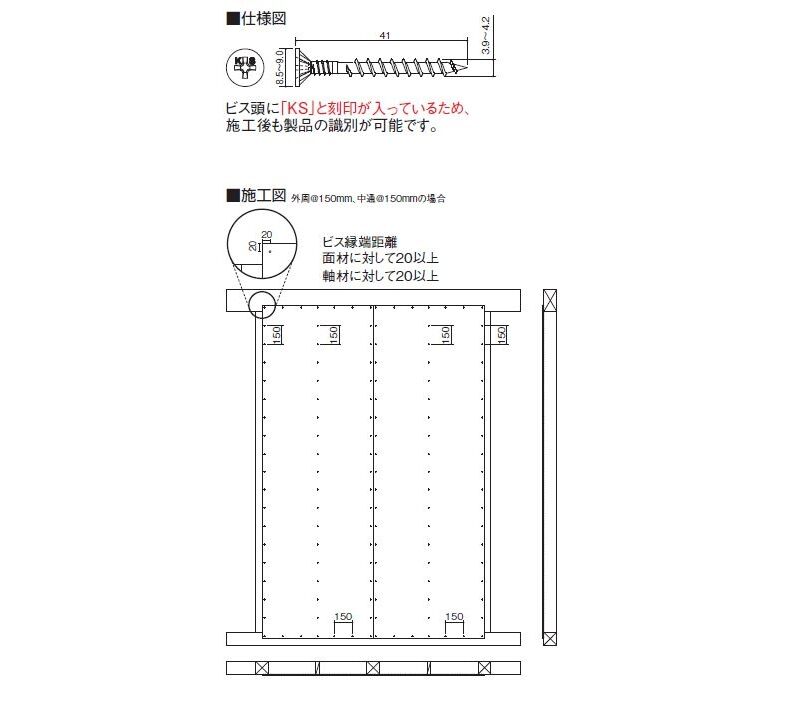

施工仕様と施工管理
1）施工手順
１．合板縁端部と軸組材の重ねしろは、45mm程度とする。
２．合板は、架構等に直接張る。

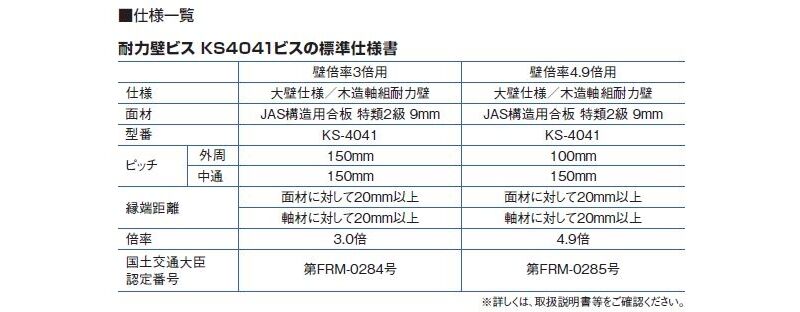

３．合板外周部のビス間隔は、壁倍率3倍の場合は150mm以下、　壁倍率4.9倍の場合は100mm以下とする。
４．合板中通りのビス間隔は、150mm以下とする。
５．ビスの頭部は、合板表面部より深く打ちこまないように施工を行う。
６．ビスを打ち損じた場合は、抜き取りビス間隔が広がらないように打つ。
７．ビスは、機械にて施工する。
2）施工管理
１．使用済み製品梱包箱を建築現場で保管し、指定されたビスで施工された事を確認する。
２．指定されたビスが仕様通りに施工されたことを、目視によって確認する。
３．当該耐力壁の壁倍率とビス施工方法が目視で確認できるような処置を行う。
例）１．当該壁毎に壁倍率、外周部ビス間隔、中通りビス間隔をマジック等で記入する。
例）２．当該壁毎に壁倍率、外周部ビス間隔、中通りビス間隔が記載されたシールを貼りつける　
　　 などの施工管理を行い使用してください。
　 ※詳しくは、取扱説明書等をご確認ください。
用途
●構造用面材と軸組材を緊結するビスです。
特長
●クロムフリー高耐食金属表面処理のプロイズを採用し、環境に配慮した製品です。
●特殊な焼入れのためにビスに粘りがあります。
●施工をしやすくするためにビット頭は、十字穴を採用しました。
●特殊フレキ刃によりビス頭が綺麗に沈みます。
●フランジがバリ・ささくれを抑えます。
●国土交通大臣認定を取得しておりますので確認申請もスムーズです。

使用方法
●決められたピッチ以下でビスを打ち込んでください。
●十字ビットを使用してください。

注意事項
●決められた施工手順、施工管理に基づいて施工してください。
●十字ビットは、市販品をご使用ください。
